어릴적 찹쌀을 섞은 밥을 자주 먹었던 탓인지 꼬들꼬들한 밥보다는 찰기가 있는 밥을 좋아한다.

그래서 고시히카리나 수향미 품종을 구입해 먹고 있었는데... 언젠가부터 밥이 찰기가 없어졌다.

"최근에 밥이 다 되었을때 증기 배출을 안한것 같다"는 증언을 바탕으로 관련 증상 검색 후 내부 전선부터 확인해 보기로 했다.

[추가]

압력기능을 살렸더니 밥이 다 되고 한번씩 뚜껑이 안열리는 문제가 발생했다.

오픈 레버를 돌리면 절반쯤 돌아가다가 뭔가에 걸려서 더 이상 진행이 안된다.

내솥을 들썩거려 압을 빼보고 레버를 왔다갔다 수십번 반복하면 겨우 열린다.

먼저 검색을 해보니 뭔가 인과관계는 불명확해 보이지만 뚜껑을 분해해서 해결했다하니 일단 나도 열어 봤다.

○ 대상 : 쿠첸 전기밥솥 CJS-FC0608K

○ 증상 : 1. 압력불량, 2. 열림 불량

○ 시기 : 2025. 12.

○ 필수 준비물 : 드라이버

○ 작업 과정

1. 압력 불량

뒷판 중앙의 나사 한개를 풀고 열어보니 예상대로 검은색 전선 하나가 잘려 있었다.

뚜껑 내부의 모터쪽으로 이어진 전선으로 다시 이어주니 압력 문제가 해결 되었다.

이 건은 수리보다 내부 청소에 애를 먹었다.

※ 아래는 뚜껑 안쪽 커버를 제거한 사진으로 커버를 제거할 때는 플라스틱 헤라를 이용해서 사진에 표시한 끄트머리 부분부터 틈을 벌려 가면서 열어야 한다.

2. 열림 불량

내부압이 남아있는 경우 열지 못하도록 하는 안전장치쪽에 문제가 있지 않았까 의심을 품고 다시 열어봤다.

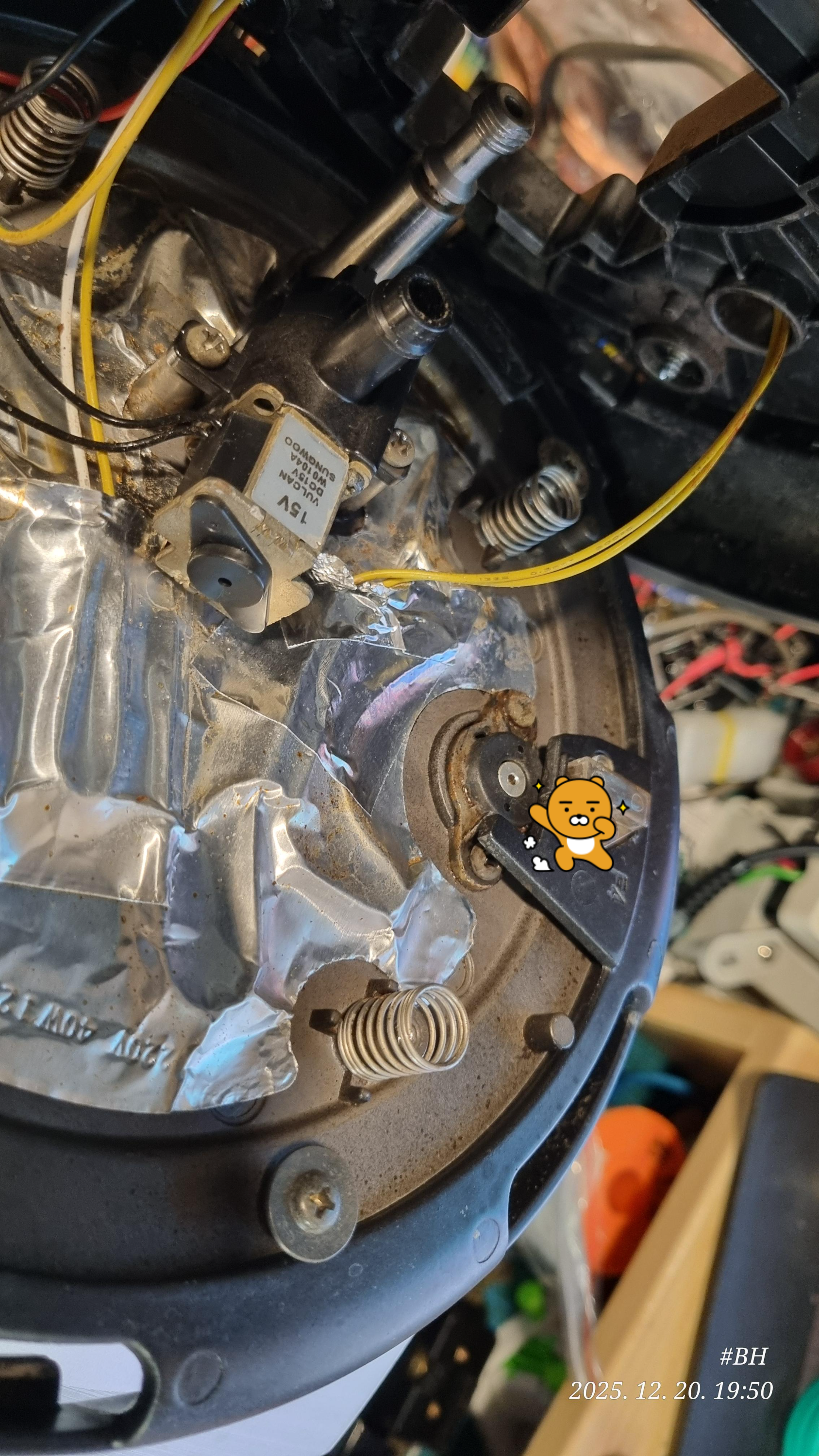

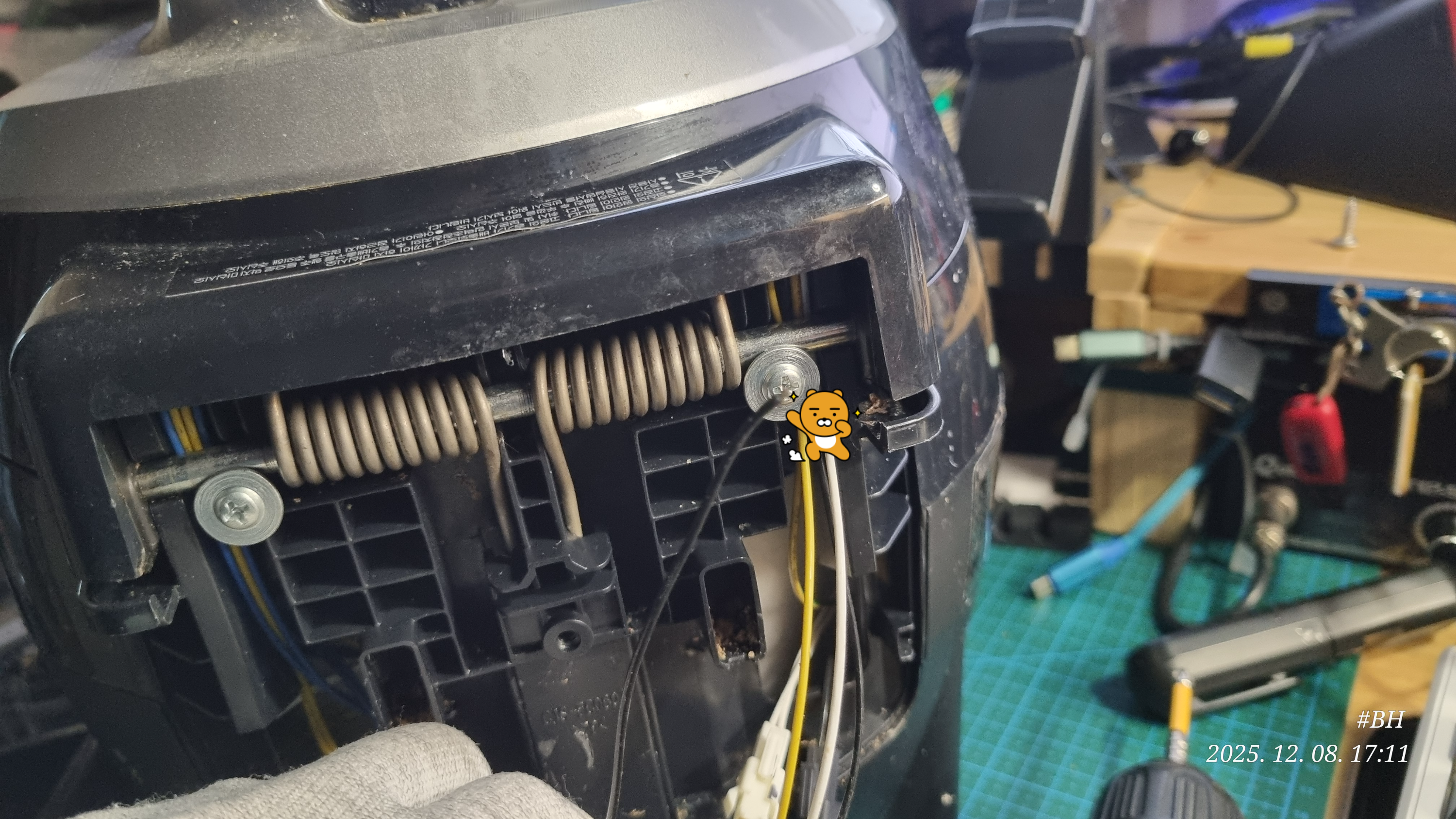

뚜껑을 열어서 오픈레버가 연결되는 부분을 움직여 보니 걸리는 위치가 아래 그림에 곰돌이가 가리키는 곳이라는것을 확인했다.

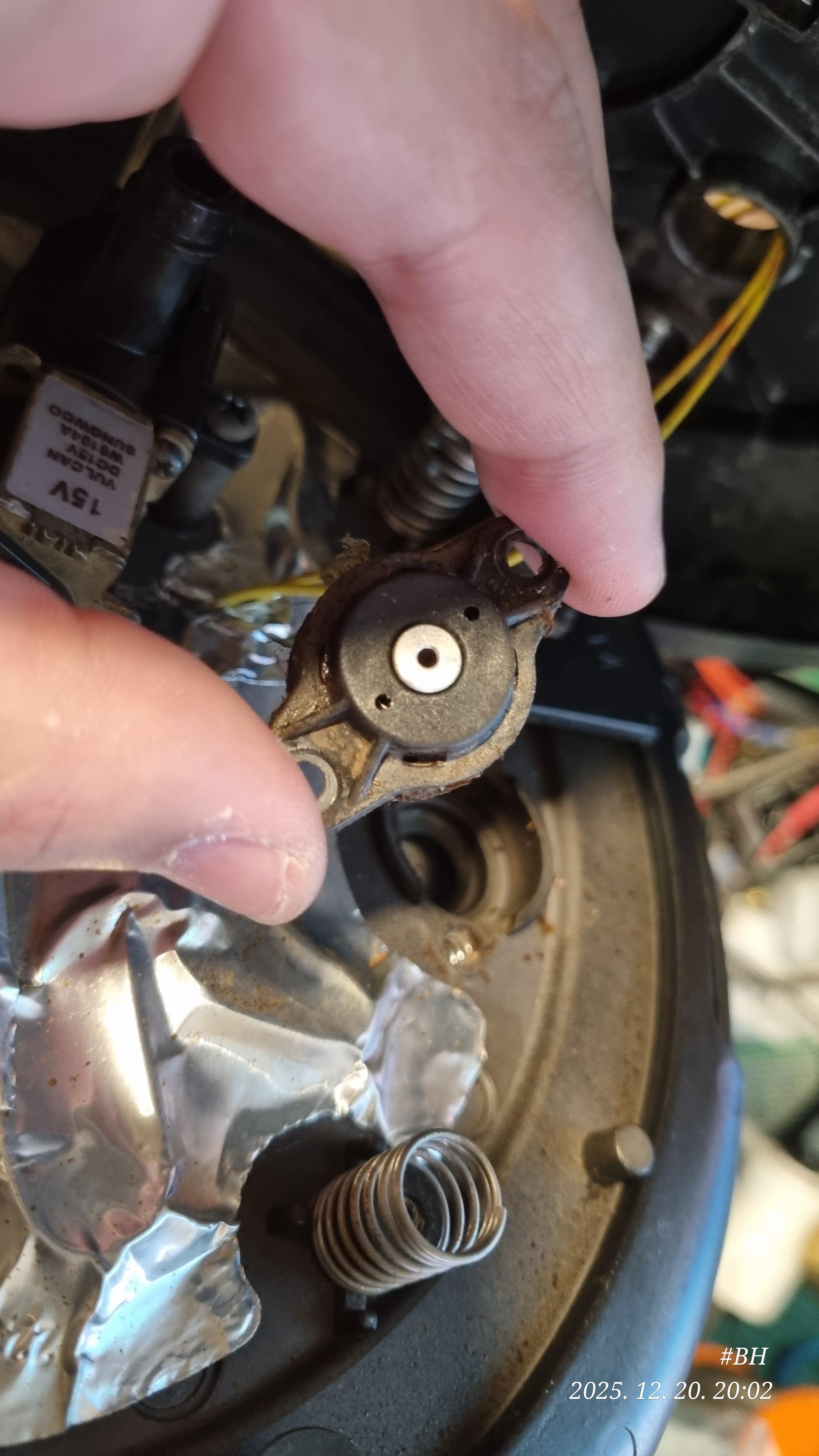

밥솥 내부에 압이 남아있는 경우 사진의 은색 원형 막대가 튀어 나오고 그곳에 걸쇠가 걸리면서 열림을 제한하는 방식이다.

뚜껑 밑면 해당 부분에 압력을 가하면(눌러보면) 명확하게 이해 된다.

주의 : 실리콘 소재 얇은 막이므로 뾰족한것으로 누르다가 구멍 나면 제 기능을 할 수 없게 된다.

안쪽에서 눌러보니 이물질이 들어가 있음을 확인하고 나사 2개를 풀고 분리하여 부드러운 칫솔로 세척했다.

※ 글을 쓰는 지금 생각해보면 뚜껑을 분해하기 전에 먼저 이 부분을 눈으로 확인하고 눌러도 보고 내부 이물질이 있음을 확인할 수 있을것 같다.

실리콘 소재 막이 변형되지 않는한 교체할만한 부품은 아닌것같다.

스프링을 당겨서 장력도 조금만 늘려주고(너무 늘리면 부작용 발생할것으로 예상됨) 원래대로 장착 후 안쪽에서 잘 움직이는지 눌러본다.

이제 다시 조립하면 완료.

글을 쓰는 현재까지는 문제가 없다.

어떤식으로 작업을 했는지 남기기 위한 글.

거실벽에 붙어 있는 월패드에서 엘리베이터를 호출할 수 있지만 동선에 불편함이 있기때문에
'현관쪽에 엘리베이터 호출 버튼이 있으면 좋겠다'


○ 대상 : 복도 벽, 엘리베이터 호출 기능이 있는 월패드
○ 증상 : 엘리베이터 호출 전용 버튼이 없어서 불편함
○ 목표 : 현관쪽에 엘리베이터 호출 버튼을 만들고자 함
○ 시기 : 2025. 3.
○ 사용한 재료 및 도구
  - LED 버튼 스위치(자동복귀형),  석고보드 스위치용 지지대, 콘센트 맹커버(75mm x 122mm)
  - ESP32 보드, RS485 to TTL 보드, 미니정션박스, DC12V to DC5V Converter(ESP32 전원 공급용, 입력 2선 → 출력 Type C), 전선, 전선 커넥터
  - 인두기 등 납땜 도구, RJ45 압착기(랜툴)
  - WiFi 환경, eflin EW11a 장치,  PC, USB연결(A type↔C Type) 케이블
  - PC용 소프트웨어 : arduino IDE, Serial Port Monitor

○ 작업 과정

1. EW11
  가. RJ45 전원과 통신 단자 각각 월패드에 연결하고 내부 WiFi 연결을 통해 환경값을 설정. RJ45 분배기 사용 가능.
  나. PC에서 'Serial Port Monitor' 프로그램을 실행 후 IP로 EW11에 연결하고 월패드 시리얼통신 전송값이 표출되는지 확인
  다. 'Serial Port Monitor' 프로그램에서 엘리베이터 호출 코드를 송신해보고 실제로 호출되는지 확인한다.


2. EPS32
  가. 전원(Type-C USB단자 사용)과 버튼스위치, 버튼스위치의 LED, 시리얼통신을 위해 사용할 핀을 미리 정한다.
  나. USB케이블로 ESP32보드를 PC에 연결하고 'arduino IDE'의 Tools 메뉴에서 COM Port와 ESP32 종류를 설정.
  다. 'arduino IDE'에서 소스코드를 적절하게 작성한 후 EPS32에 업로드 후 PC연결 케이블은 제거

  ※ 소스코드 예제

- ezButton 라이브러리를 이용해서 버튼의 LED 밝기를 쉽게 조절할 수 있었다.

- 디버그 모드를 정의하고 실제 엘리베이터 호출 대신 집안 전등으로 실험을 했다.

- 주변 다른 전자기기에 의해 버튼 누름 신호가 발생되어 버튼을 일정 시간 이상 눌러야 호출 되도록 하였다.


  라. GND와 지정 입출력핀에 버튼 스위치 연결
  마. RX, TX 핀을 'RS485 to TTL' 보드 입력 핀에 각각 연결

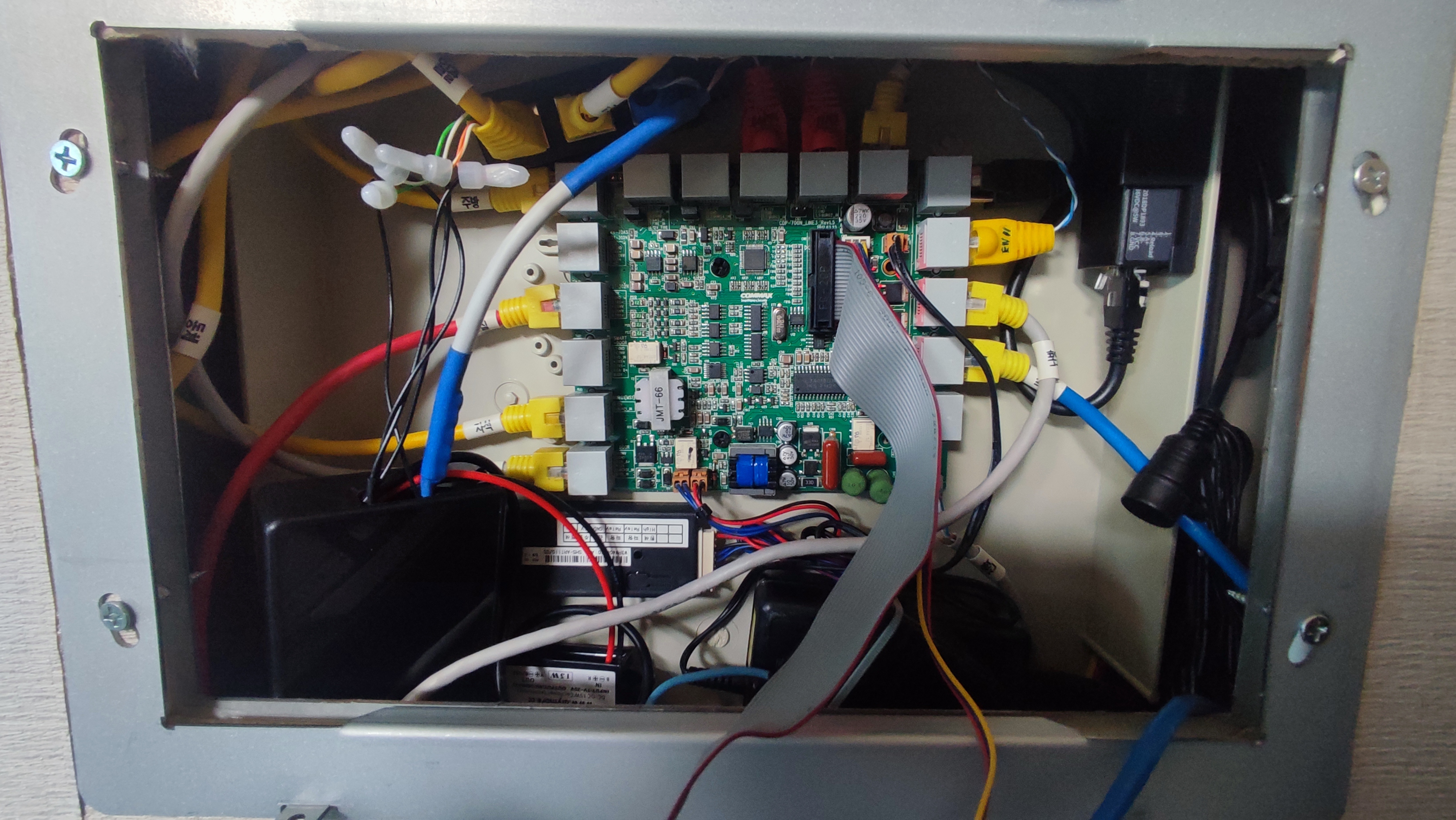

  바. 'RS485 to TTL' 출력 핀을 월패드 하위 연결장치 포트 (RS485통신)에 연결, RJ45 분배기 사용 가능.
  사. 월패드의 12V 출력 → DC컨버터 → USB type-c포트를 통해 ESP32에 DC5V 전원 공급



3. 확인
  - ESP32에 연결한 버튼스위치를 누르고 엘리베이터가 호출되는지 확인. 안되는 경우 'Serial Port Monitor'를 통해 엘리베이터 호출 값이 정상적으로 월패드로 전송되는지 확인.

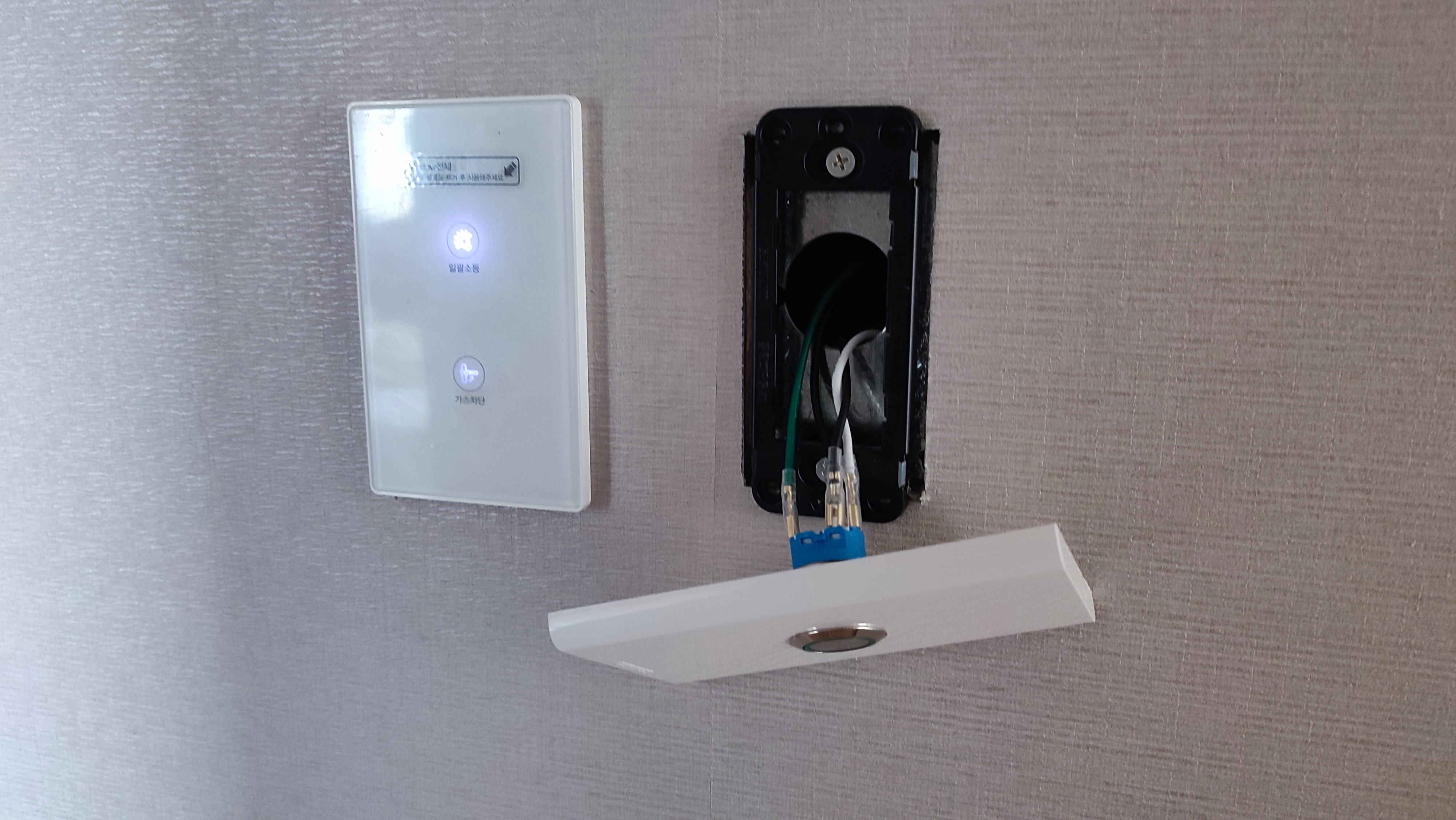

4. 버튼 스위치 벽에 부착
  - 적절한 동선과 월패드로부터 전선을 연결할 수 있는 위치를 정하고 '석고보드 스위치 지지대' 크기에 맞춰 밑그림을 그려놓고 공업용 카타칼로 석고보드를 자른다. 석고보드는 쉽게 부스러지기 때문에 석고보드 자른면에 투명 에폭시 접착체를 바르고 굳을때까지 기다렸다.  ※ 전원 공급과 미관 때문에 유선으로 변경했다. 전선 연결이 어려우면 무선 방식도 가능하다.
  - 안쪽에 금속판이 있어서 전동드릴로 구멍을 뚫었다. 석고보드지지대 없이 더 단단하게 고정할 수 있게 되었다.
  - 맹커버에 구멍을 뚫어 스위치를 붙이고 월패드로 이어진 전선(스위치 +, -, LED +, -)을 스위치에 연결한다.
  - 이제 지지대에 부착하면 완성이다.


○ 결과
  - 신발 신기 직전에 엘리베이터를 호출 할 수 있게 되었다.

○ 기능확장

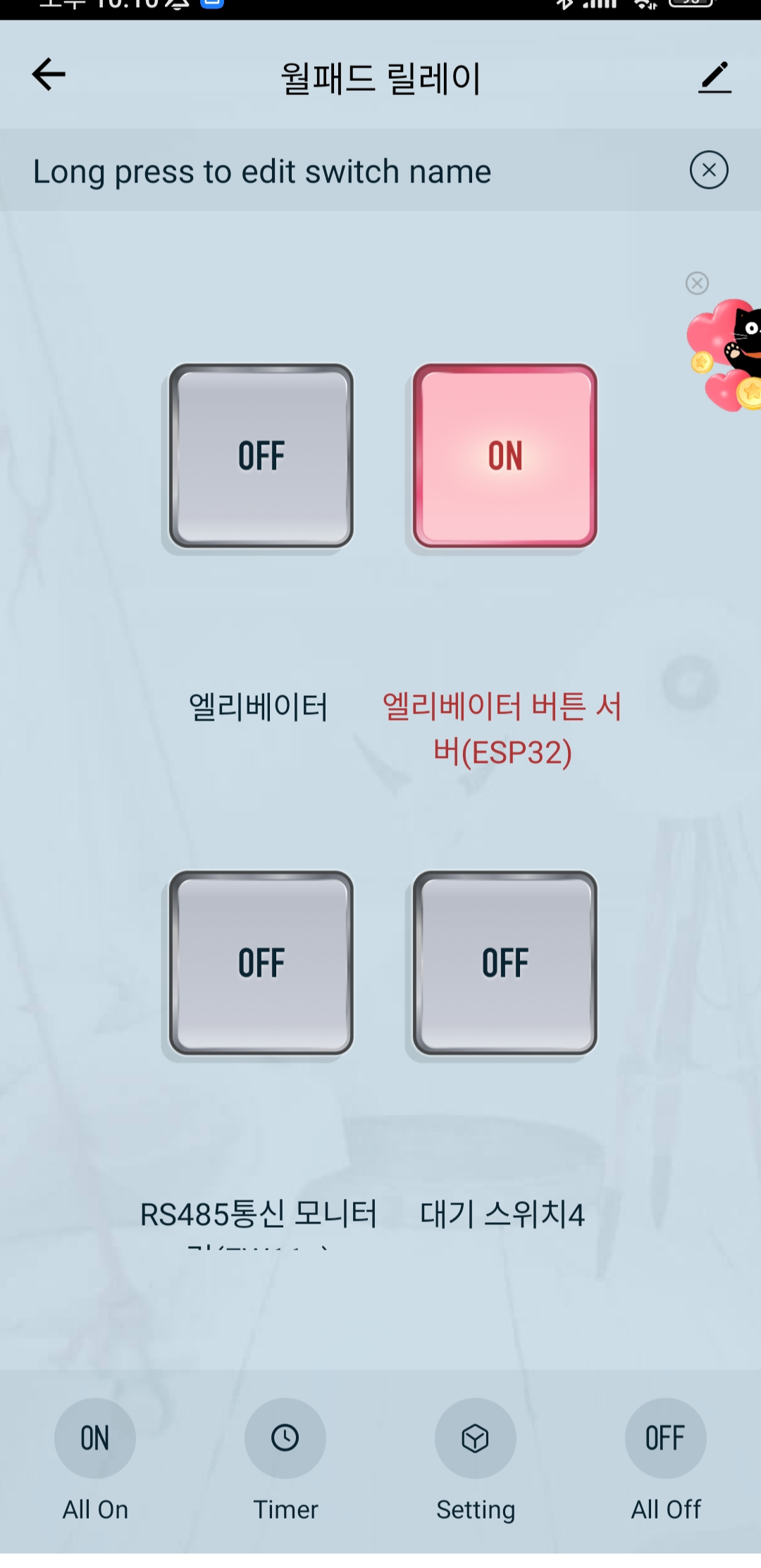

  - 지그비(Zigbee) 4채널 무선 스위치를 이용하여 절전을 위해 ESP32는 06:00 ~ 01:00까지 자동으로 전원이 켜지고, EW11은 핸드폰으로 전원을 제어할 수 있도록 설정하고,
  - 채널 한개는 엘리베이터로 이름을 정하고 호출 버튼 배선에 연결하여 핸드폰으로도 호출할 수 있도록 하였다.
  - 나아가서 이 엘리베이터 채널을 구글홈, 구글어시스턴트와 연동하여 핸드폰으로 "오케이 구글" > "엘리베이터 호출해줘" 또는 "엘베 호출" 음성 명령으로 호출 버튼 누름 역할을 하도록 설정했다.


음성 호출 명령
(구글어시스턴트)
↓
인터넷
↓
와이파이공유기
↓
지그비 허브
↓
지그비 스위치
↓
ESP32
↓
월패드
↓
아파트 서버
↓
엘리베이터

○ 기타 참고사항
  - 엘리베이터 호출 코드는 월패드 제조사마다 다르다.
  - 호출 버튼을 만들기위해 쓸데없이 호출하면 민폐가 될 수 있다.
  - 아파트 서버와 연결된 월패드에서는 호출하기 전에도 승강기가 현재 머물고 있는 층이 나오는데, 집안 내부에서 사용되는 RS485 신호는 호출 후 현재 층값이 띄엄띄엄 수신되는 한계가 있기 때문에 이 방식으로는 '현재 층 표시창' 구현에 실익이 부족하다.
  - 검증된 기성품이 아니기 때문에 내구성을 장담할 수 없고, 한번씩 호출되지 않는 경우가 발생해서 신뢰가 가지 않는다. 제대로 호출되면 층 정보가 포함된 특정 코드가 수신되는데 그것을 이용하면 되지 않을까 생각했다. 하지만 그것도 일정하지 않고 예를들어 만약 정상 호출됐는데 마침 승강기가 현재 층에 있거나해서 층 정보가 담긴 특정 코드가 수신되지 않는다면 계속 호출하는 문제가 발생할 것이다. 승강기는 공용장치라서 충분한 테스트가 어렵고 데이타 정합성이 부족해보이는 RS485 방식으로는 한계가 있기때문에 일단은 여기서 끝내기로 했다.

  - 참고로 EW11을 통해 월패드에 연결된 다른 하위 장치들(전등, 환기, 가스차단기 등)도 제어할 수 있지만 아직은 월패드 제조사의 휴대폰 앱으로 충분하다.

  - 참고 페이지

https://cafe.naver.com/koreassistant

https://newbiely.kr

https://arduinogetstarted.com

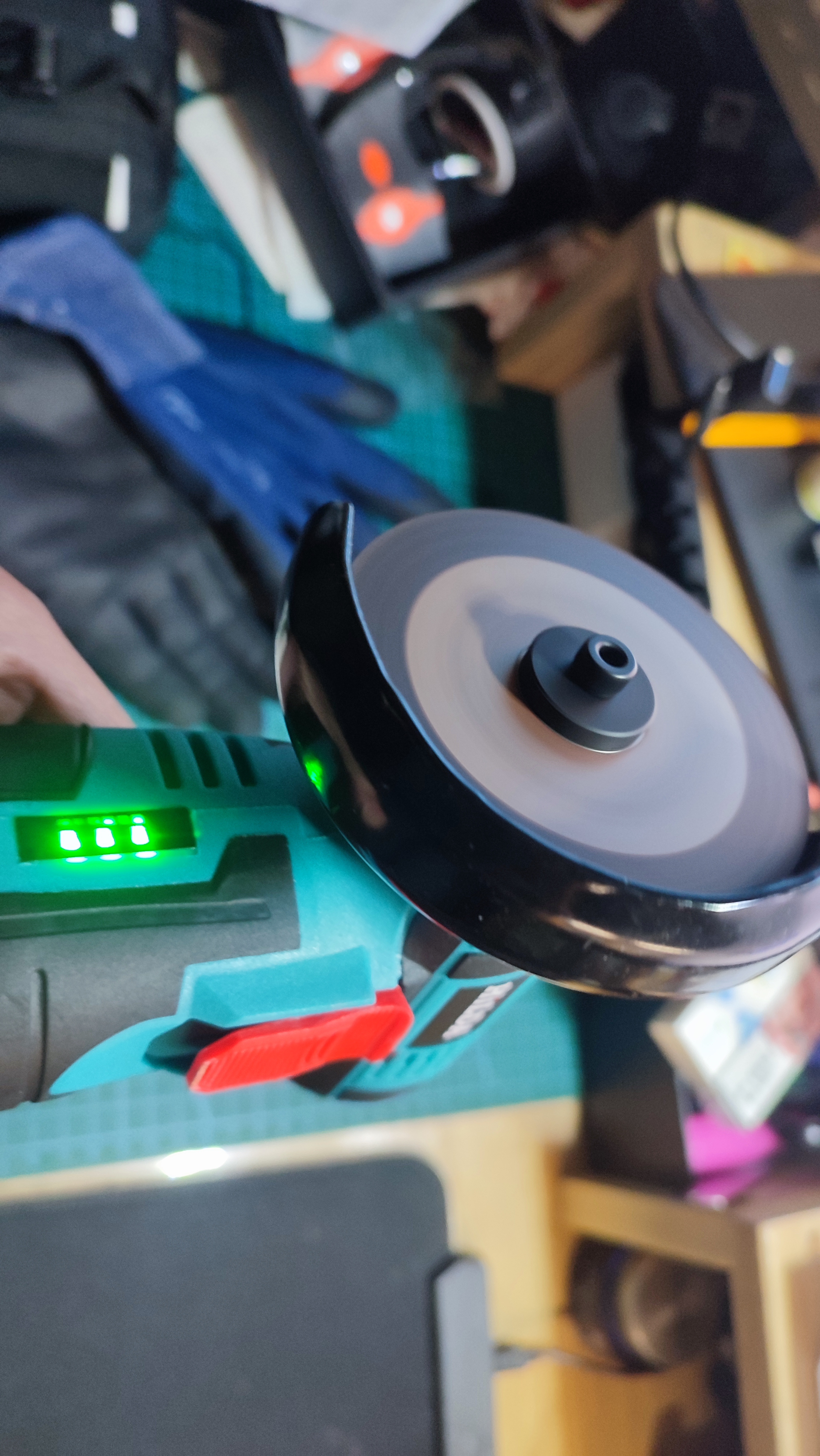

전동드라이버와 배터리가 호환되는 미니전동그라인더를 구입하고 12V 배터리도 추가로 제작해본다.

PCB포함 배터리 케이스는 알리에서 2,000원에 구입했다.

○ 시기 : 2025. 1.
○ 재료 및 도구
  - 12V 배터리 케이스, 18650 리튬이온 배터리 3개

  - 스폿용접기, 납땜도구(인두기, 납 등), 내열테이프(PTFE, 폴리이미드)


○ 작업 과정

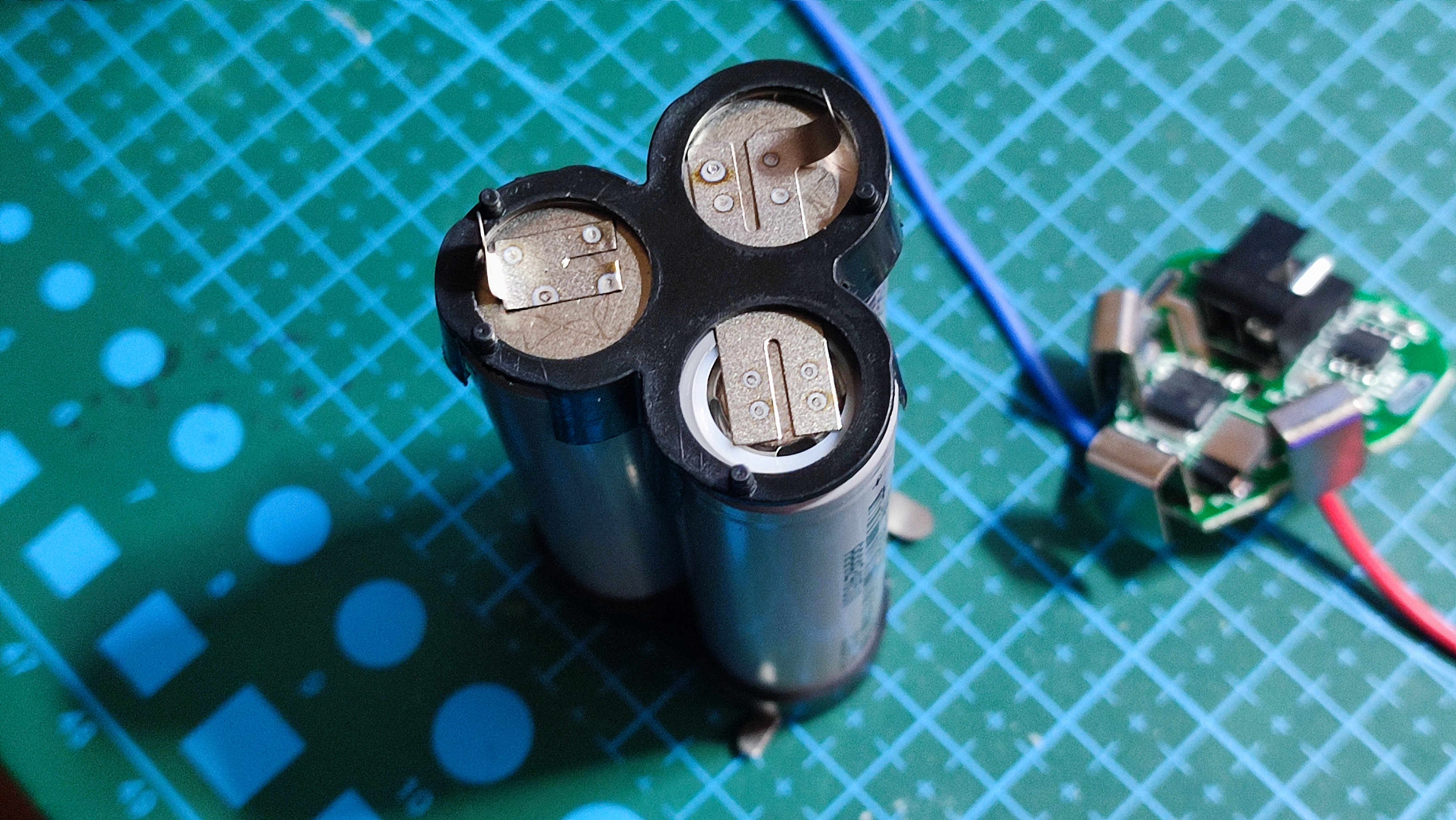

아래 사진처럼 18650 극성을 구분해서 플라스틱 캡으로 고정한다.

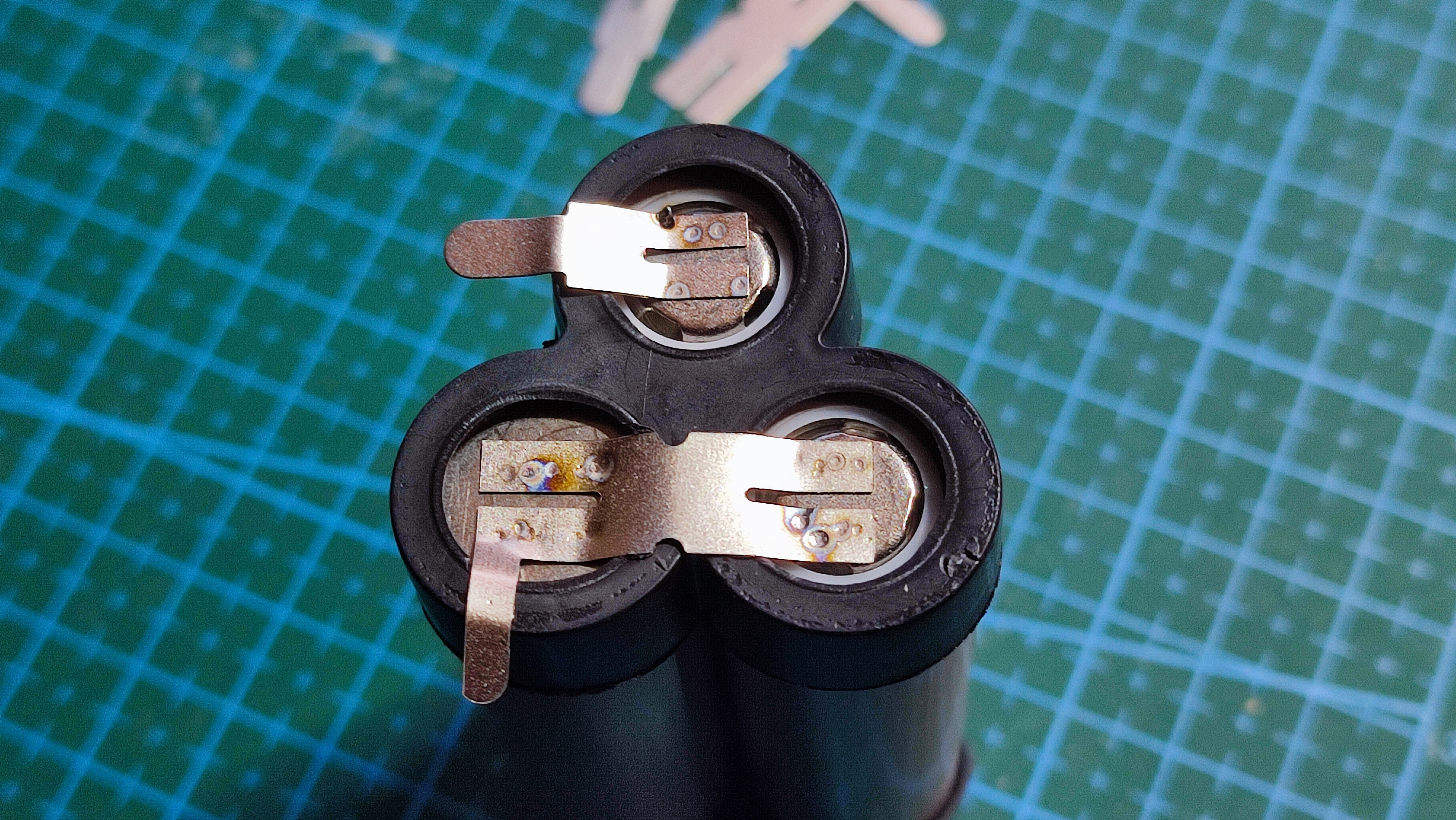

스폿용접기를 이용해서 아래 사진처럼 니켈판을 18650에 붙인다.

반대쪽도 극성과 모양을 잘 구분해서 아래 사진처럼 니켈판을 용접한다.

그리고 니켈판이 PCB(회로기판) 구멍에 들어갈 수 있도록 적절하게 구부려 준다.

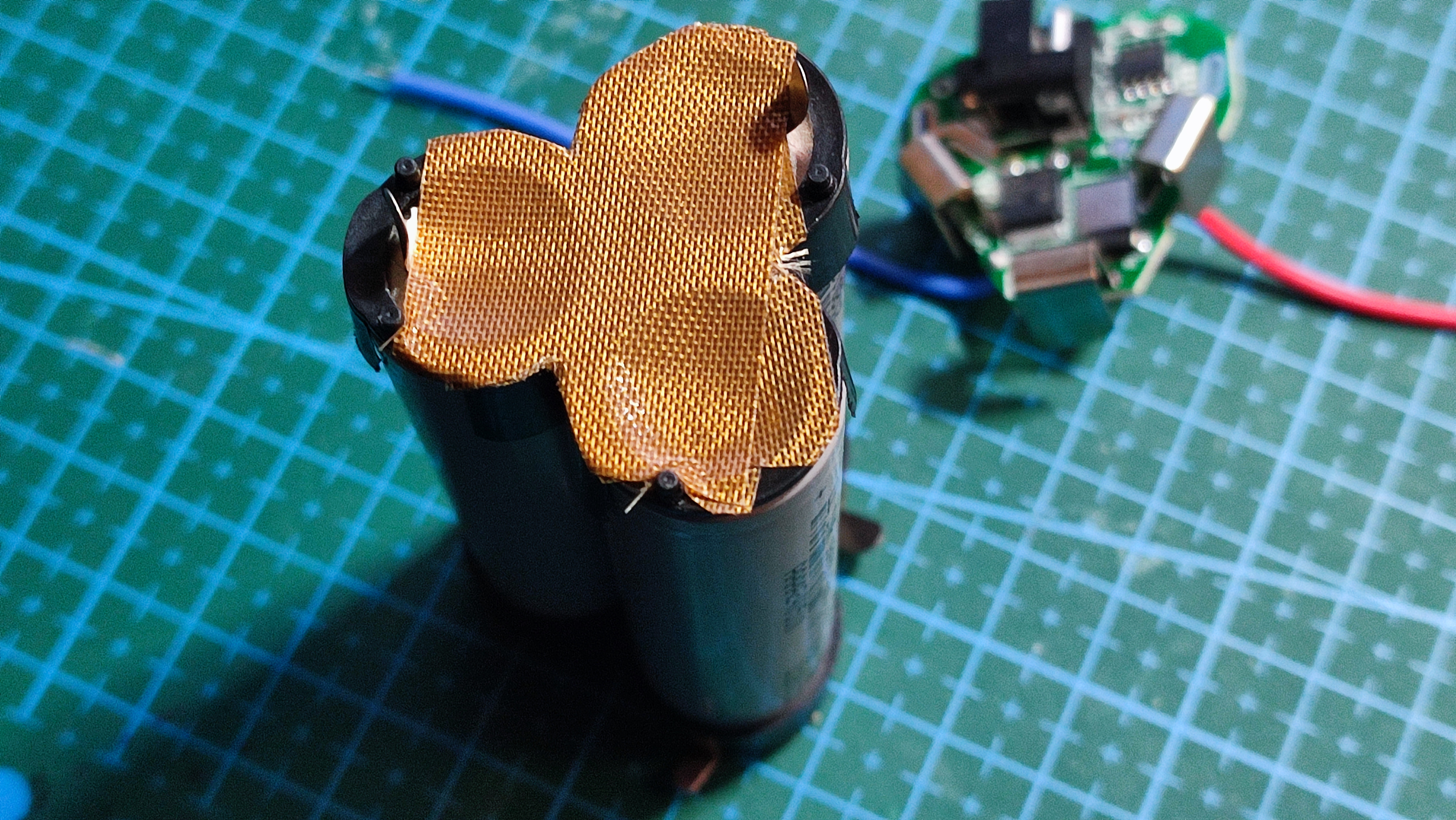

절연 테이프도 붙여 준다.

배터리는 열심히 일하면 열이 발생하므로 내열 기능이 있는 테이프를 사용한다.

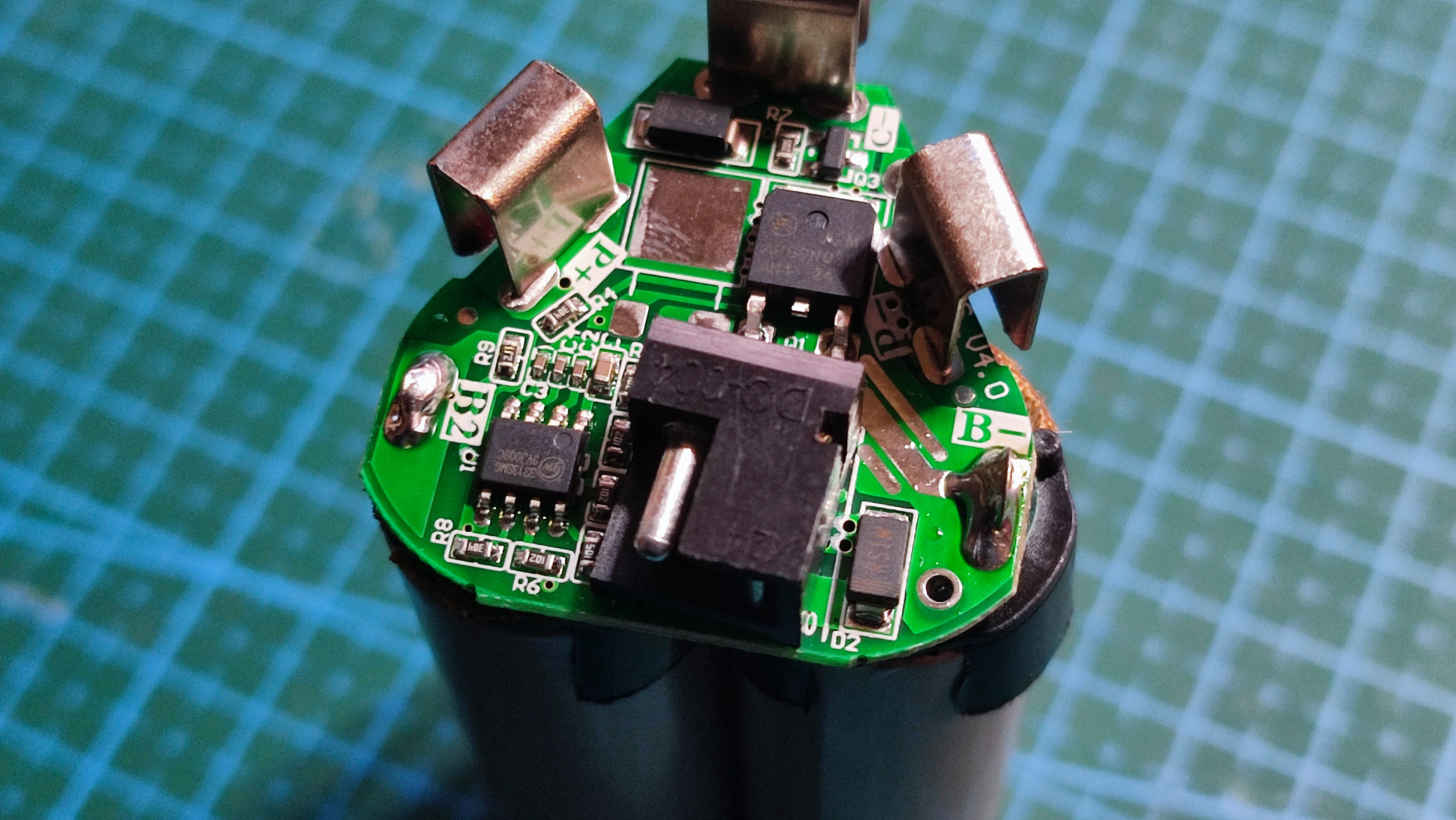

PCB를 장착하고(아래 사진 B-, B2위치에 니켈판을 끼워넣고) 납땜한다.

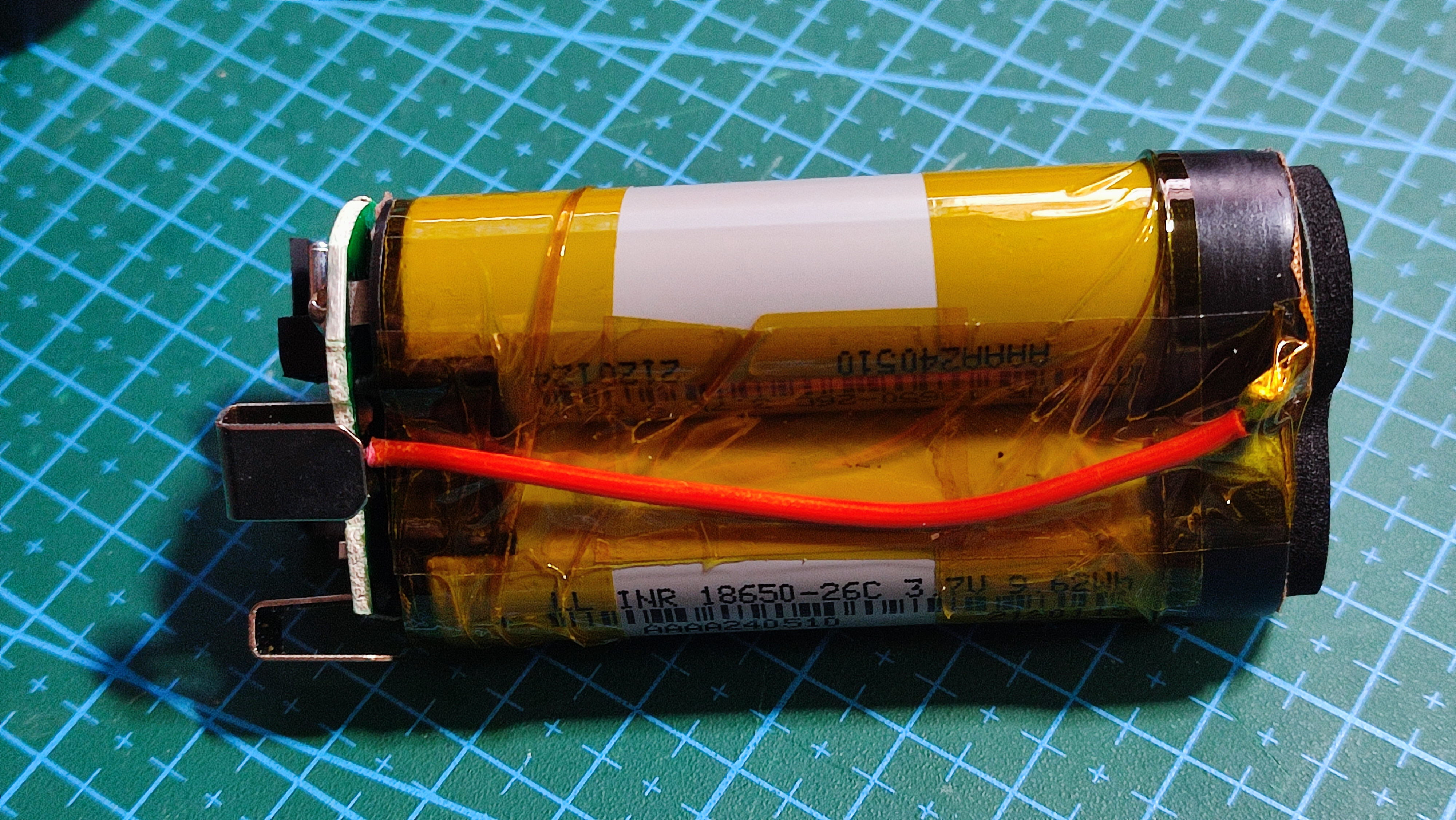

반대쪽으로 가서 PCB에 연결되어 있는 전선을 아래 사진처럼 납땜한다.

(PCB P+에서 나온 적색 전선을 18650 +극에 연결, PCB P-서 나온 청색 전선을 18650 -극에 연결)

전선 안쪽 배터리를 캡톤 테이프로 감아서 고정해준다.

이제 케이스에 넣으면 완성

잘 되는지 테스트 해본다.

○ 결과

작동이 잘 된다.

○ 기타 참고사항

리튬이온 배터리는 폭발 화재 위험이 있다.

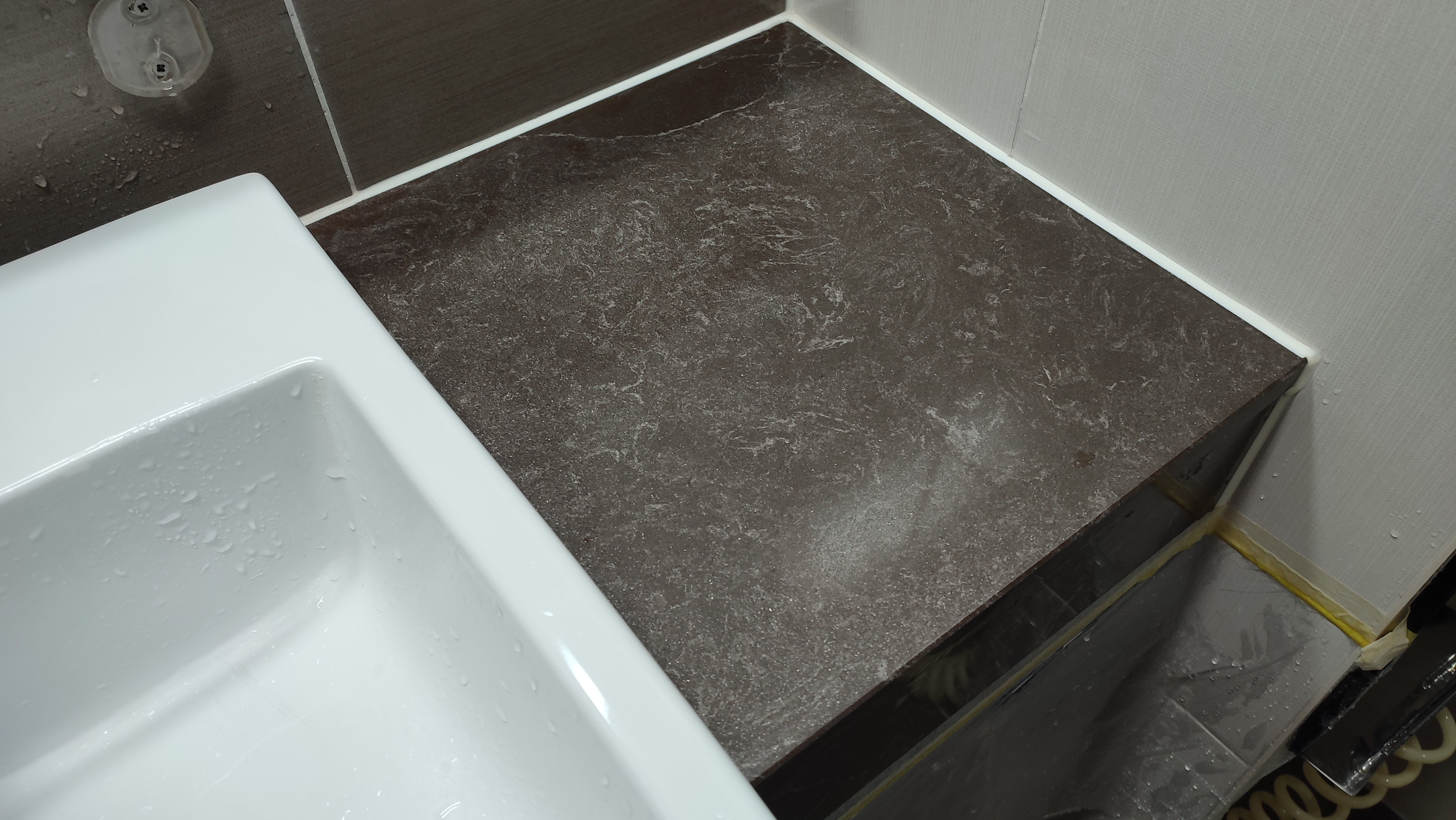

욕실 세면대 젠다이에 치약 등이 묻어서 표면이 점점 하얗게 변했다.

열심히 닦아 봤지만 물기가 있으면 안보이다가 마르면 다시 하얗게 변한다.

해결책을 찾아보니 오일, 세라믹(유리막), UV, 나노 등 코팅을 하는 방법과 연마가 검색된다.

천연석의 경우 알아볼수록 결국 연마가 해결책임을 깨닫고 연마를 통한 광택으로 정했다.

○ 대상 : 욕실 세면대 젠다이(엔지니어스톤)
○ 증상 : 표면에 백화 현상 발생
○ 시기 : 2024. 4.

○ 재료 및 도구

  - 화강석 광택 파우더

  - 전동광택기 5인치, 광택패드, 방수앞치마, 마스킹비닐

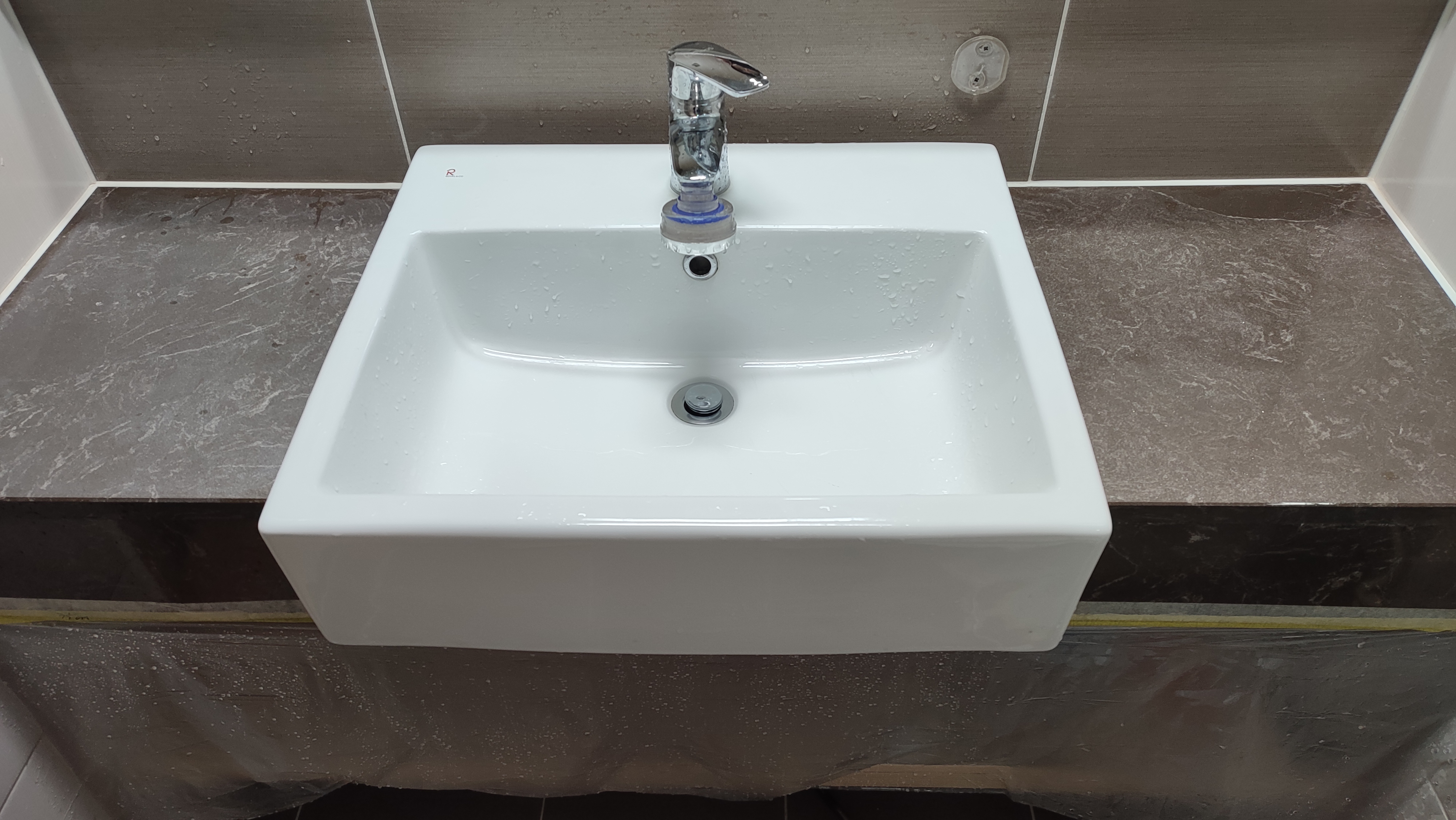

○ 작업 전/후

○ 결과

최상은 아니지만 이 정도면 만족스럽다.

○ 기타 참고사항
- 연마 광택은 쉽지 않다.

- 3M 흰색(4100) 광택기 패드는 대형밖에 없어서 구입한 후에 5인치 3개로 잘랐다.

- 광택파우더는 최소량(1kg)으로 구입했는데 평생 써도 다 못 쓸것 같다.

- 다음에 또 하얗게 변하면 더 열심히 연마해보려 했는데 1년이 넘은 글을 쓰는 지금까지도 작업 후와 비슷한 상태라서 미루고 있다.

작업 기록용 글.

식탁을 8년정도 사용하니 여기저기 음식물에 오염되고 파인 자국이 늘어났다.
불투명한 천을 덧씌우는 방법 등 여러가지 방법을 강구하다가 원목(정확히는 집성목)의 장점을 살리기로하고 리폼 작업에 돌입했다.

○ 대상 : 주방 식탁 상판
○ 증상 : 상판 표면이 여기저기 파이고 오염됨
○ 시기 : 2024. 4.
○ 재료 및 도구
  - 바니쉬
  - 붓/스펀지, 샌딩기, 사포패드, 진공청소기, 마스킹비닐

○ 작업 과정
표면을 전체에 걸쳐 가능한 일정하게 갈아내고 깨끗히 정리한다음, 바니쉬를 칠하고 말리고를 반복한다.
처음에 샌딩기로 작업하다가 시간이 오래 걸려서 폴리셔를 사용했고, 바니쉬 마르는 시간이 오래 걸려서 열풍기를 동원했다.

○ 결과
식탁 상판이 깨끗하니 보기 좋아졌다.

○ 기타 참고사항
- 사용한 바니쉬 : 폴리우레탄, 반광

- 바니쉬를 바르고 말리고 여러번 반복했는데 생각만큼 두껍게 코팅되지 않는다.
- 가정용 진공청소기는 이 작업에 부적절하다. 나중에 본체를 분해하고 나무 분진을 제거해야했다.
- 이 작업을 반복하고 싶지 않아서 프리미엄 항균 투명매트라고 광고하는 PVC매트를 씌웠다.
- 이 작업에는 막내의 도움이 있었다.

작업 기록용 글.
구배가 맞지 않아 하자보수 단계에서 샤워부스 내 바닥 배수구 주변 타일을 교체해서 그쪽만 백시멘트 줄눈이 들어갔다.
그렇게 몇년이 지나니 샤워부스 내 백시멘트 줄눈 색이 변하고 구석 위주로 곰팡이 흔적이 남게 되었다.
벽은 밑에서 타일 2단까지 높이만 백시멘트 줄눈을 벗겨내고 반짝이 줄눈으로 교체하기로 한다.

○ 대상 : 샤워부스 내부 줄눈
○ 증상 : 백시멘트 줄눈이 변색되고 곰팡이가 생겼다.
○ 시기 : 2024. 4.
○ 필수 준비물
  - 줄눈제(바닥용, 벽용)
  - 줄눈제거도구, 실리콘제거도구, 실리콘헤라

○ 작업 과정

기존 줄눈과 실리콘을 긁어내고 새줄눈을 시공한다.

작업전

작업 중

작업 후

○ 결과
욕실 줄눈이 깨끗해졌고 곰팡이 걱정이 덜어졌다.

○ 기타 참고사항
- 줄눈제라는것이 경화제와 보수제를 섞어서 사용하는것을 보면 에폭시 레진에다가 몇가지 성분을 추가한 것이 아닐까 의심된다.
- 이런 줄눈제로 시공하면 숨을 쉬지 못한다는 의견도 있다.


언제 작업했는지 나중에 확인용

○ 대상 : 욕조 실리콘
○ 증상 : 변색으로 더러워졌음
○ 시기 : 2025. 2.
○ 필수 준비물
  - 바이오실리콘(백색), 실리콘건, 실리콘제거도구(카타칼날), 실리콘헤라

○ 작업 과정

2024. 4. PVC 테이프 덧붙이기



2025. 2. PVC, 실리콘 제거 후 전면 재시공


○ 결과
욕조 테두리가 하얗게 보기 좋아졌다.


○ 기타 참고사항
- 할 때마다 느끼지만 실리콘은 모양내기가 쉽지않다. 한방에 쏘는 전문가들이 존경스럽다.
- PVC테이프 덧붙이기 방법은 테이프 틈으로 물때가 끼고 곰팡이가 생겨 오래가지 못했다.
